双联袋式过滤器
时间:2014-07-09 13:31:01   来源:www.hzshenlong.com   点击:
双联袋式过滤器详细介绍 一、简介 双联 袋式过滤器 是也称双联切换过滤器 它是由两台不锈钢过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点。



产品简介
产品名称: 双联袋式过滤器 产品编号: 0401-□-□-□□-□-□□-□-□
滤机材质: 不锈钢 配套设备: 过滤袋
过滤性能: 高效、精密过滤 适用对象: 液体大流量过滤
产品描述:

双联袋式过滤器是也称双联切换过滤器 它是由两台不锈钢过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。

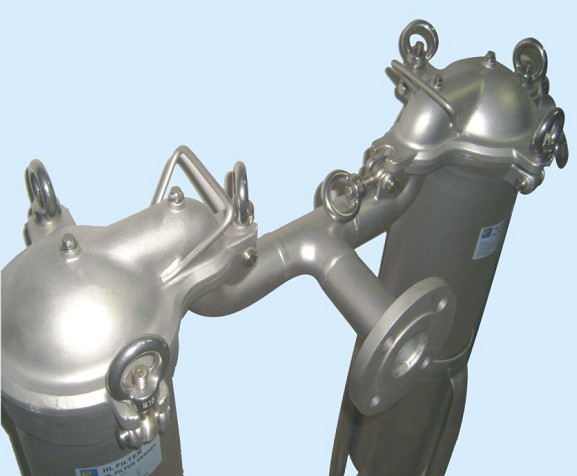

双联袋式过滤器
双联口局部图

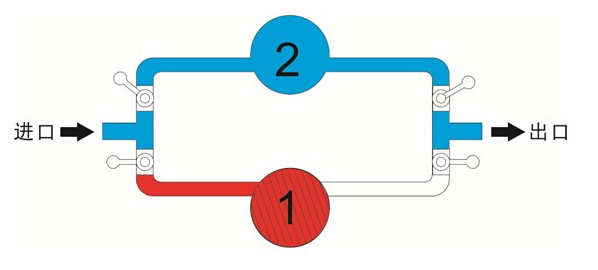

并联式示意图


袋式过滤器工作原理及结构特点

  本设备全部采用不锈钢SUS304/316L制造,内外表面抛光处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构,更方便清洗(更换)滤网,三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。管道接头采用胀合连接,经0.3Mpa水压试验,三通外螺纹旋塞启闭灵活,该设备结构紧凑,操作方便,维修简单。 此外:可将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置首选。

袋式过滤器适用范围

  1、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。

  2、化工生产中的腐蚀性物料,如:烧碱、浓稀硫酸、碳酸、醋酸等。

  3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

  4、轻工食品,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。

袋式过滤器安装使用

  安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏

  按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道

  调式电动部分时,请注意电机的转动方向要与标识方向一致

  安装时应考虑便于检修,且应安装旁通管道。

  安装时应尽量考虑排污口在下部,便于杂物的排放。

  排污管接到排污沟,排污管道不宜过长。

技术参数:

型号

流入方式

过滤面积(m2)

最大流量(m3/h)

设计压力(Mpa)

标准进出口

材质(不锈钢)

WFDL-1P2S

侧入底出

0.5

40

1.0

2-3"法兰

304/316L

WFDL-2P2S

侧入底出

1.0

80

1.0

2-3"法兰

304/316L

WFDL-1P2S

顶入式

0.5

40

1.6

2-3"法兰

304/316L

WFDL-2P2S

顶入式

1.0

90

1.6

2-3"法兰

304/316L

过滤精度:0.3,0.5,1,5,10,15,25,50,100,200,300,400μm




产品应用:

申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

其他相关照片:
