Y型管道过滤器
时间:2014-02-26 13:38:56   来源:www.hzshenlong.com   点击:
Y型管道过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。

产品简介
产品名称: Y型管道过滤器 产品编号: 0403-□-□-□□-□-□□-□-□
滤机材质: 不锈钢 配套设备: 滤芯、滤网
过滤性能: 高效、精密过滤 适用对象: 食品、工业过滤
产品描述:

Y型管道过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。


Y型管道过滤器

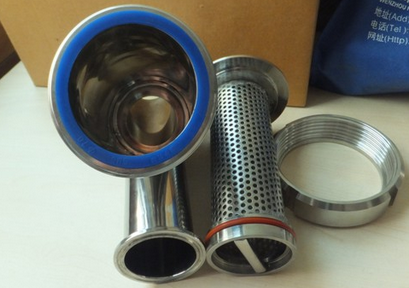

产品局部图
产品结构示意图


Y型过滤器原理:

1、Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。

2、Y型过滤器与管道中阀门及其它主要设备配套使用,也可单独使用于管路中。管道中介质首先进入过滤器,通过滤网再进入连接阀门及管道中,而杂物则留于过滤桶内。


Y型过滤器结构特点:

1、Y型过滤器具有结构先进阻力小,冲洗方便通流快速,故压力损失小,抗污性强,排渣方便等特点。

2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成,通常安装在阀门及其它主要设备之进口端,使于清理杂物与安装拆卸,以保护阀类或设备及正常使用。

主要技术参数:

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~425 -80~450
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300


外形尺寸:

DN "英寸 L H H1 拉杆伸缩过滤器 参考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150     3
25 1 160 80 160     3.8
32 1 1/4 180 90 180     6
40 1 1/2 200 100 240     7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150     312
400 16 800 700 1360     500
450 18 850 790 1480     700
500 20 900 875 1650     900


分类说明:
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。


产品应用:

申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

其他相关照片:
