滤芯过滤
时间:2015-10-19 10:28:48   来源:www.hzshenlong.com   点击:
滤芯过滤是一种新型多功能过滤器,它由两部分组成:滤器和滤芯。已被广泛应用于水、油、油漆等液体净化和机械、冶金、化工、纺织、印染、电镀、医药、食品等行业中的固液分离。

产品简介
产品名称: 滤芯过滤 产品编号: 0402-□-□-□□-□-□□-□-□
滤机材质: 不锈钢 配套设备: 过滤芯
过滤性能: 高效、精密过滤 适用对象: 液体高效精密过滤
产品描述:

滤芯过滤由过滤器壳体和滤芯组成,壳体材质为304/316不锈钢,按壳体高度的不同,可选择装10″、20″、30″、40″滤芯,根据壳体的直径大小,所容纳的滤芯数量可在1到21只之间选择,有平压.222.226三种接口,如有特殊要求可另行加工,根据实际操作压力,筒体可采用卡箍或法兰连接方式,进出口采用卫生级卡盘或法兰连接,根据实际过滤流量选择进出口的尺寸。


滤芯过滤

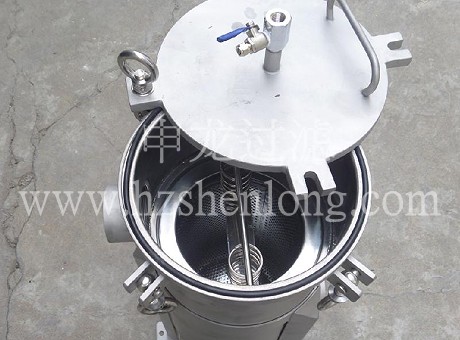

产品局部图

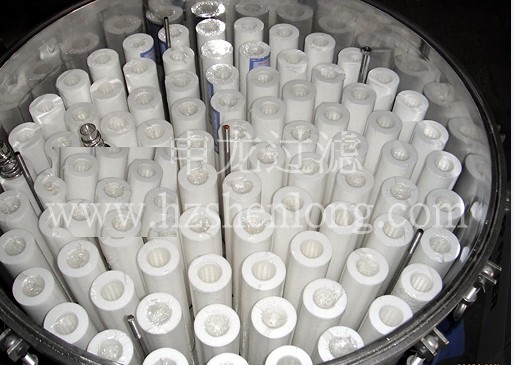

产品局部图


产品规格型号:

装配滤芯   进出口 连接   外形尺寸参数(mm)
根数 长度 外径(mm) 方式 规格(mm) A B C D E
1 10 25   Ø50 550 400 80 100 220
20       800 650
30   快装   1050 900
40       1300 1150
3 10 32   Ø50 650 450 120 200 320
20   快装   900 700
30       1150 950
40       1400 1200
5 10 38 快装 Ø115 650 450 120 200 320
20       900 700
30       1150 950
40       1400 1200
7 10 45 螺纹 Ø140 700 450 150 250 400
20       950 700
30   法兰   1200 950
40       1450 1200
9 10 51 螺纹 Ø145 750 550 150 300 450
20       1000 800
30   法兰   1250 1050
40       1500 1300
12 10 57 螺纹 Ø150 800 550 200 350 500
20       1100 800
30   法兰   1350 1050
40       1600 1300
15 10 76 螺纹 Ø165 850 550 200 400 550
20       1100 800
30   法兰   1350 1050
40       1600 1300
21 10 89 螺纹 Ø185 900 600 200 450 600
20       1150 850
30   法兰   1400 1100
40       1650 1350
注 : 特殊规格可根据需要定制 .



表面处理:卫生级镜面抛光、电化学抛光。

结构特点:
•设计标准:GB150-1998
•设计压力:75-300psi(其它规格可以按需订制)。
•滤芯形式:10-40″标准平压或标准222或226单开口滤芯。
•操作性能:壳体及进出口要用快装卡箍或法兰连接,便于设备清洗消毒,便于滤芯更换。
•垫圈材质:四氟,氟橡胶,硅橡胶,丁晴橡胶。
•壳体材质:304/316不锈钢可供选择。
•过滤精度:0.1-100μm
•工作温度:80-120℃


产品应用:

申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

其他相关照片:
